Lichtgewicht isolerende vuurstenen
Lichtgewicht isolerende vuurstenen zijn gemaakt van zeer zuivere vuurvaste klei en aluminiumoxide, waaraan een passende hoeveelheid organische vulstoffen is toegevoegd. Deze organische vulstoffen worden tijdens het productieproces afgebrand, waardoor een uniforme poriënstructuur ontstaat. Voor verschillende temperatuurclassificaties neemt de hoeveelheid toegevoegd aluminiumoxide toe met de classificatie.
Lichtgewicht isolerende vuurstenen zijn lichtgewicht en hebben een lage warmteopslagcapaciteit. Ze hebben ook een hoge en uniforme porositeit en bieden uitstekende isolatie. Ze zijn geschikt voor temperaturen van 900°C tot 1550°C.
Conform de ASTM-normen maakt de AB-serie gebruik van holle aluminiumoxidebolletjes en aluminiumoxidepoeder met een composietbindmiddel, dat wordt getrild en gebakken bij hoge temperaturen. Lichtgewicht isolerende vuurstenen bieden uitstekende prestaties bij hoge temperaturen en kunnen veilig worden gebruikt bij temperaturen tot 1550°C.
Producteigenschappen
Lage thermische geleidbaarheid en uitstekende isolatie zorgen voor dunnere ovenwanden.
Lage warmtecapaciteit, lichtgewicht en lage thermische geleidbaarheid zorgen voor minimale warmteopslag in de stenen, waardoor het energieverbruik in intermitterend werkende ovens aanzienlijk wordt verminderd.
Nauwkeurige afmetingen en hoge bewerkingsnauwkeurigheid zorgen voor consistente baksteenverbindingen.
Fysische en chemische eigenschappen
| Classificatie | JK23 | JK23 | YK26 | JK28 | YK30 | YK32 | AB96 | AB98 |
| Classificatie temperature (°C) | 1260 | 1260 | 1400 | 1500 | 1550 | 1600 | 1650 | 1700 |
| Dichtheid (kg/m³) | 550 | 800 | 800 | 900 | 1000 | 1100 | 1350 | 1500 |
| Herverbrandingskrimp (%) JIS R2613 (°C×8u) | 0.3 (1260) | 0.4 (1260) | 0.4 (1400) | 0.6 (1500) | 0.6 (1550) | 0.6 (1600) | 0.4 (1650) | 0.3 (1700) |
| Druksterkte (MPa) | 1.1 | 1.8 | 1.9 | 2.5 | 2.8 | 3 | 8.5 | 9.5 |
| Buigsterkte (MPa) | 0.8 | 1.2 | 1.2 | 1.4 | 1.6 | 1.8 | - | - |
| Thermische geleidbaarheid 350°C (W/m·K) | 0.15 | 0.26 | 0.26 | 0.33 | 0.38 | 0.43 | - | - |
| Thermische uitzetting (%) (JIS R2617, °C) | ≤0,46 | ≤0,46 | ≤0,47 | ≤0,48 | ≤0,48 | ≤0,49 | - | - |
| Chemische samenstellingAl₂O₃ (%) | 40% | 40% | 54% | 62% | 74% | 80% | 96% | 98% |
| Chemische samenstelling Fe₂O₃ (%) | 1,20% | 1,20% | 0,90% | 0,80% | 0,70% | 0,50% | 0,40% | 0,40% |
| Bijpassende stopverf | RM-1400 | RM-1400 | RM-1400 | RM-1600 | RM-1600 | RM-1750 | RM-1750 | RM-1750 |
Chemische samenstelling
| Classificatie | B4 | B5 | B6 | B7 | C1 | C2 |
| Classificatie temperature (°C) | 1200 | 1300 | 1400 | 1500 | 1300 | 1400 |
| Dichtheid (kg/m³) | 780 | 780 | 890 | 960 | 1060 | 1140 |
| Herverbrandingskrimp (%) JIS R2613 (°C×8u) | 0.3 (1200) | 0.3 (1300) | 0.6 (1400) | 0.9 (1500) | 0.7 (1300) | 0.8 (1400) |
| Druksterkte (ASTM C93, Mpa) | 1.4 | 1.5 | 2.4 | 3.5 | 3.6 | 4 |
| Buigsterkte (ASTMC93, Mpa) | 0.8 | 0.8 | 1.5 | 2 | 2.1 | 2.6 |
| Thermische uitzetting (%) (JIS R2617, C) | 0.5 | 0.5 | 0.48 | 0.5 | 0.5 | 0.5 |
| Al₂O₃ (%) | 41% | 41% | 41% | 62% | 40% | 41% |
| Fe₂O₃ (%) | 1,20% | 1,20% | 1,40% | 0,90% | 1,20% | 1,20% |
| Bijpassende stopverf | RM-1400 | RM-1400 | RM-1400 | RM-1400 | RM-1400 | RM-1400 |

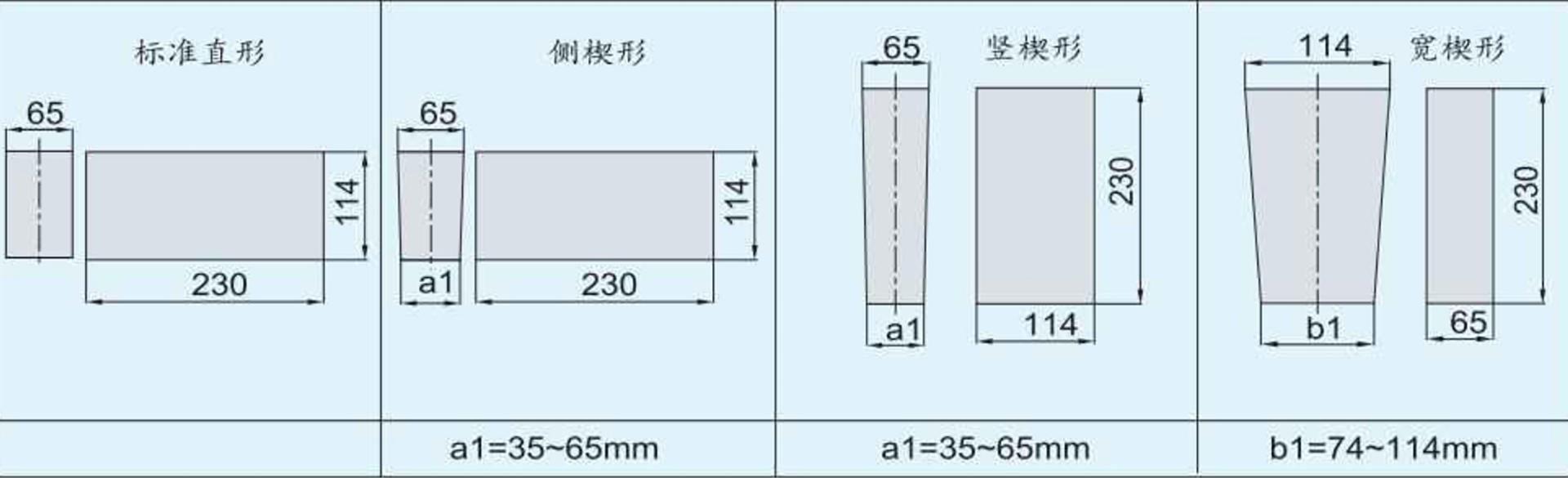

Afmetingen
-
Inleiding tot Vacuüm warmtebehandeling Vacuümwarmtebehandeling is een geavanceerd metallurgisch proces dat wordt gebruikt om de mechanische eigenschappen en duurzaamheid van industriële componenten te verbeteren. Door materialen in een vacuümomgeving te verwarmen worden oxidatie en vervuiling geminimaliseerd, wat resulteert in nauwkeurige en consistente materiaalprestaties. Deze techniek wordt veel toegepast in industrieën zoals de lucht- en ruimtevaart, de automobielsector, de geree...
